Si quieres evaluar el estado real de una instalación eléctrica, una simple inspección visual no es suficiente.
Sería como intentar conocer la salud de una persona solo mirándola: lo habitual es realizar análisis y pruebas médicas para obtener un diagnóstico fiable. En el ámbito de la electricidad ocurre exactamente lo mismo.

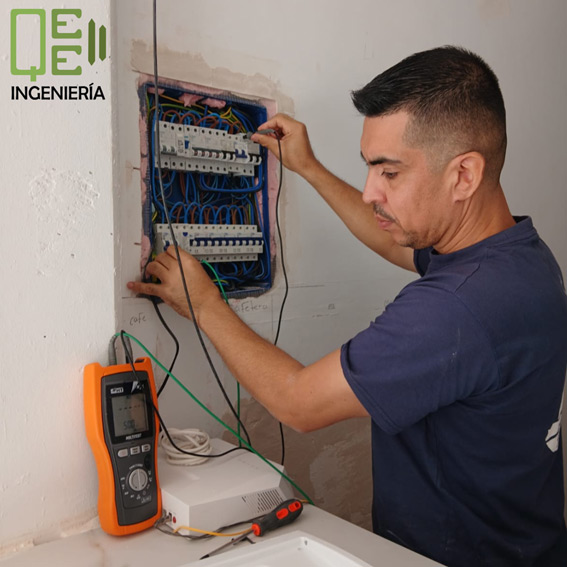

Para evaluar correctamente una instalación eléctrica, es imprescindible utilizar medidores eléctricos.
Estos instrumentos nos permiten conocer parámetros clave que no se ven a simple vista, como aislamientos, continuidades, puesta a tierra, protecciones o posibles riesgos ocultos.
Además, la instalación eléctrica es, en la mayoría de las viviendas y otros inmuebles, uno de los elementos más peligrosos si no se encuentra en buen estado.
Un fallo eléctrico puede provocar descargas, incendios o daños graves a las personas y a los equipos.
Por eso, cuando realizamos una reforma eléctrica completa, no nos limitamos a instalar cables y cuadros nuevos. Una vez finalizados los trabajos, comprobamos la instalación con nuestros equipos de medición para asegurarnos de que todo funciona correctamente y cumple con la normativa vigente.
Del mismo modo, en muchas ocasiones nos llaman para legalizar instalaciones eléctricas que no hemos ejecutado nosotros.
En estos casos, antes de emitir boletines eléctricos o redactar proyectos eléctricos, realizamos las comprobaciones necesarias con instrumentación profesional para verificar que la instalación es segura y cumple con los requisitos técnicos exigidos.
¿Qué son las mediciones eléctricas?
Las mediciones eléctricas son procesos mediante los cuales se determina el valor de una magnitud eléctrica utilizando instrumentos adecuados.
Ejemplo, cuando mide los voltios de un cable con un sistema eléctrico.
Instrumentos y aparatos para mediciones eléctricas
Existen una gran variedad de instrumentos o equipos de medición, entre los más conocidos, están los voltímetros, multímetro, amperímetro, Luxómetros, telurómetros, el calibre, etc.
¿Todas las herramientas o instrumentos son válidos?
No, no todas las herramientas o instrumentos de medición eléctricos son válidos. La elección del equipo dependerá del tipo de medición que se necesite realizar y del proyecto para el que se requiera el resultado de esa magnitud eléctrica.
Por ejemplo, en el caso de certificaciones eléctricas, es imprescindible utilizar equipos de medición certificados y conformes con la Normativa Europea UNE-EN 61557.
Esta norma regula los aparatos de medida utilizados en instalaciones eléctricas, especialmente aquellos destinados a comprobar parámetros de seguridad, como la resistencia de aislamiento, la puesta a tierra y otras mediciones fundamentales para garantizar el correcto funcionamiento y la seguridad de la instalación.
Mediciones eléctricas con multímetro: el instrumento más usado
Los multímetros son uno de los instrumentos de medición eléctrica más completos y utilizados. En el mercado existe una amplia variedad, con modelos de diferentes prestaciones y precios.
Si se trata de un multímetro certificado conforme a la normativa UNE, su precio suele superar los 500€, ya que cumple con los requisitos exigidos para mediciones profesionales y certificaciones eléctricas.
En cambio, para usos básicos o no certificados, es posible encontrar multímetros por menos de 100€, aunque estos no son válidos para realizar mediciones oficiales ni emitir certificaciones.
A continuación, os mostraremos mediciones que pueden hacer los multímetros.
Voltaje o tensión
¿Con corriente? | Con corriente. Si hay luminaria debe de estar encendida. |
¿Cómo se hace medición? | Se mide con fase y neutro o fase y fase en trifásico (nunca tierra). |
Valores | Símbolo: V Monofásico: 230 V (neutro y fase) y Trifásico: 400 V (fase y fase) Fase y tierra 230 V Neutro y Tierra 0 V |
¿Para que sirve? | Sirve para medir si llega bien la corriente, saber cuándo es neutro o fase y saber si es trifásico o monofásico. |
Continuidad con pitido
¿Con corriente? | Sin corriente |
¿Cómo se hace medición? | Se pone en cada extremo del sistema eléctrico y se comprueba que esta llegando la corriente desde el punto inicial al final. Cuando el resultado es positivo suena pitido. |
¿Para que sirve? | Sirve para identificar que cable es. También si hay una fallo o fuga o están mal la conexiones entre medias e interrumpe la corriente. |
Resistencia de aislamiento
¿Con corriente? | Sin corriente. Cuidado con lo que tiene enchufado a los tomas de corriente porque los equipo se podrían dañar. Hay que desenchufarlos. Mejor siempre hacerlo con el cable tierra para disminuir la probabilidad que se dañen los equipos. |
¿Cómo se hace medición? | Medir conductores que no están conectado entre si: · Tierra con neutro · Tierra con L1 · Tierra con L2 · Tierra con L3 · Entrelineas · (FASE- NEUTRO NO) |
Valores | Mega Ohmios Mayor 999 Ohmios o de 500 para arriba, está muy bien Menos de 5 problema grave |
¿Para que sirve? | Para medir la calidad del aislamiento |
Impedancia de bucle o RA
¿Con corriente? | Con corriente |
¿Cómo se hace medición? | Fase + tierra Recomendamos ponerlo en último toma de corriente |
Valores | Lo suyo es menos de 20 Ohmios |
¿Para que sirve? | Para medir la calidad de la puesta a tierra |
RCD
¿Con corriente? | Con corriente |
¿Cómo se hace medición? | Fase + tierra |
Valores | ms y mA (tiene que dar menos de 30 mA) |
¿Para que sirve? | Mide el estado del diferencial |
Amperímetro
El amperímetro, comúnmente conocido como pinza amperimétrica, es un instrumento de medición eléctrica que suele tener forma de pinza, lo que permite rodear los cables sin necesidad de interrumpir el circuito.
Este dispositivo mide la corriente eléctrica en carga, es decir, mientras la instalación está funcionando. Cuando la pinza rodea únicamente el conductor de fase, el amperímetro mide la corriente que circula por ese cable, expresada en amperios (A).
En cambio, cuando la pinza rodea simultáneamente fase y neutro, el instrumento detecta posibles fugas de corriente, que se expresan en miliamperios (mA).
Estas fugas representan pérdidas de corriente que no regresan por el neutro y que, en muchos casos, indican problemas de aislamiento o riesgos para la seguridad de la instalación.
Luxómetro
El luxómetro es un instrumento utilizado para medir los niveles de iluminación y se emplea con la instalación en funcionamiento, es decir, con corriente eléctrica. La medición debe realizarse en el punto donde realmente incide la luz, evitando zonas de sombra que puedan alterar el resultado.
Los valores obtenidos se expresan en lux, que indican la cantidad de luz que llega a una superficie. Esta medición permite evaluar si la iluminación es adecuada y si la potencia y distribución de las luminarias cumplen con los niveles exigidos por la normativa o por el uso del espacio.
Telurómetro (el de tierra)
El telurómetro es el instrumento utilizado para medir los niveles de iluminación, realizándose la medición con la instalación en funcionamiento o en servicio de emergencia.
En el caso de las luces de emergencia, la medición se realiza en el suelo y en los recorridos de evacuación, evitando zonas de sombra.
Los valores se expresan en lux y permiten comprobar si la iluminación es suficiente para una evacuación segura.Según normativa, en los recorridos de evacuación se exige un mínimo aproximado de 1 lux en el suelo.
Calibre
El calibre es un instrumento muy útil para medir la sección o el diámetro de los cables eléctricos.
Conocer el grosor real de los conductores es fundamental, ya que de ello depende su capacidad para transportar corriente sin sobrecalentarse y, en consecuencia, la seguridad de la instalación eléctrica.
Donde calibrar los instrumentos eléctricos
Para garantizar mediciones precisas y fiables, es fundamental calibrar periódicamente los instrumentos eléctricos, como multímetros, amperímetros, luxómetros o telurómetros.
La calibración asegura que los equipos cumplan con los estándares y normativas, evitando errores que puedan comprometer la seguridad o la legalidad de una instalación.
En España, un referente en este servicio es FEMPA, que ofrece un laboratorio de calibración profesional para todo tipo de instrumentos eléctricos.
Puedes consultar más información y los servicios disponibles en su página oficial: FEMPA – Laboratorio de calibración.
Precauciones de seguridad antes de medir
Antes de realizar cualquier medición eléctrica, es fundamental adoptar una serie de medidas de seguridad.
Es obligatorio utilizar equipos de protección individual (EPI) adecuados, como guantes de seguridad aislantes y calzado de protección.
Asimismo, se debe realizar una inspección visual previa de la instalación para detectar posibles daños o anomalías.
Por último, es imprescindible verificar si la medición debe realizarse con la instalación en tensión o sin corriente, actuando en consecuencia.
Te ayudamos con: Mediciones y pruebas eléctricas en Alicante
¿Cuándo es obligatorio presentar un informe de mediciones eléctricas?
1. En instalaciones nuevas
Es obligatorio presentar un informe o certificado de mediciones eléctricas (junto con el boletín o certificado de instalación eléctrica – CIE) cuando:
- Se realiza una instalación eléctrica nueva en viviendas, locales comerciales o industrias.
- Se tramita la puesta en servicio ante la administración o la compañía distribuidora.
2. En reformas o ampliaciones
También se exige el informe cuando:
- Se realiza una modificación significativa de la instalación (por ejemplo, aumento de potencia, nuevas líneas, cuadros o circuitos).
- Se efectúan ampliaciones que cambian las condiciones de seguridad o de diseño originales.
3. En inspecciones periódicas o de control
El informe de mediciones eléctricas es necesario en:
- Instalaciones industriales o de pública concurrencia (hospitales, colegios, locales de espectáculos, gasolineras, etc.), que deben pasar inspecciones periódicas según la ITC-BT-05 del REBT.
- En estas inspecciones, se revisa que las mediciones cumplan los valores exigidos.
4. Para legalizar o registrar instalaciones
El organismo de control autorizado (OCA) o la administración competente puede exigir el informe de mediciones como parte de la documentación para:
- Legalizar una instalación.
- Renovar un acta o certificado.
- Subsanar deficiencias detectadas en una inspección.
Conclusión: la importancia de las mediciones eléctricas profesionales
Las mediciones eléctricas son fundamentales para garantizar seguridad, eficiencia y cumplimiento normativo en cualquier instalación eléctrica, ya sea doméstica, industrial o comercial, Saltarse este paso puede derivar en riesgos graves para personas, bienes y el propio sistema eléctrico, describimos a continuación cada una de las ventajas:
Seguridad
- Prevención de accidentes eléctricos: Una medición profesional permite detectar cortocircuitos, fugas de corriente o defectos en la toma de tierra, evitando electrocuciones y riesgos de incendio.
- Protección de personas y equipos: Garantiza que los dispositivos de protección (interruptores automáticos, diferenciales) funcionen correctamente ante sobrecargas o fallos.
Cumplimiento normativo
- Las instalaciones eléctricas deben cumplir normas locales e internacionales, como REBT (Reglamento Electrotécnico de Baja Tensión) en España.
- Las mediciones profesionales documentan que la instalación está dentro de los parámetros legales, requisito indispensable para boletines eléctricos y certificaciones.
Eficiencia energética
- Permite identificar consumos excesivos o pérdidas de energía.
- Con mediciones como corriente, voltaje, factor de potencia y resistencia de tierra, se pueden optimizar circuitos, evitando gastos innecesarios en electricidad.
Diagnóstico y mantenimiento preventivo
- Detectar componentes defectuosos o envejecidos antes de que fallen por completo.
- Programar un mantenimiento preventivo reduce paradas no planificadas, reemplazos urgentes y costos imprevistos.
Protección de instalaciones y equipos
- Equipos sensibles (informática, electrodomésticos, maquinaria industrial) requieren niveles de voltaje y continuidad adecuados.
- Mediciones profesionales garantizan que no haya picos, fluctuaciones o armónicos que puedan dañar los aparatos.
Tranquilidad y garantía de calidad
- Un informe de medición eléctrica certifica que la instalación funciona correctamente. Esto es clave en reformas, venta de inmuebles o auditorías, ofreciendo confianza al cliente o propietario
Son importantes porque:
- Previene accidentes eléctricos.
- Detectan fallas eléctricas.
- Verifican que un circuito funcione correctamente.
- Aseguran la calidad y eficiencia de los sistemas eléctricos.
- Ahorran dinero en pagos de luz
